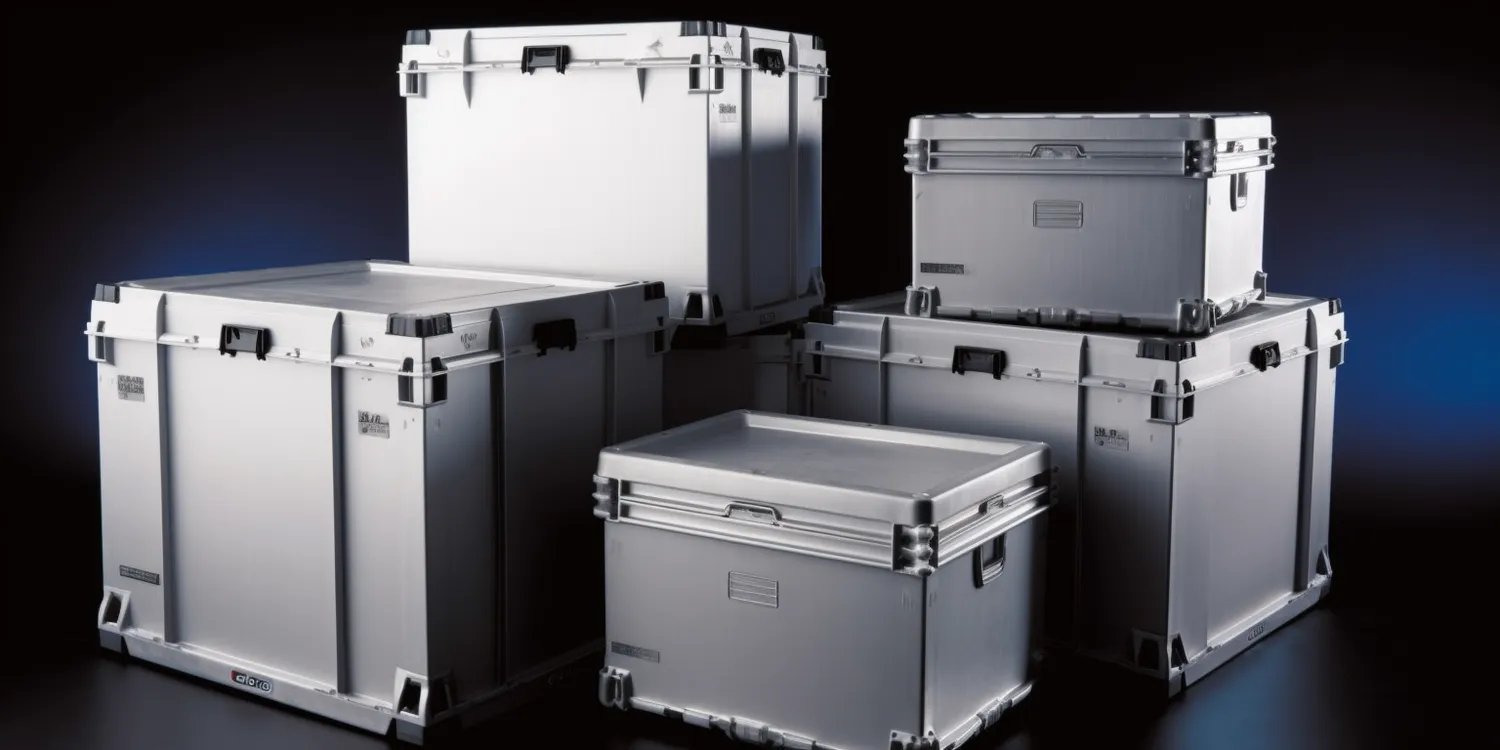

Skrzynie metalowe transportowe

Skrzynie metalowe transportowe skutecznie chronią ładunek przed uderzeniami, naciskiem, zabrudzeniem i nieuprawnionym dostępem, jeżeli są prawidłowo dobrane do jego masy, wymiarów oraz warunków przewozu. Sama metalowa obudowa nie gwarantuje jednak pełnego bezpieczeństwa, szczelności ani odporności na każde obciążenie. Wybór powinien obejmować materiał, nośność, konstrukcję podstawy, wyposażenie wewnętrzne, zamknięcia, sposób przenoszenia i mocowania w pojeździe.

Skrzynia metalowa transportowa to sztywny pojemnik wielokrotnego użytku przeznaczony do zabezpieczania, przechowywania i przemieszczania określonego rodzaju ładunku. Może być wykonana ze stali, aluminium, stali nierdzewnej albo konstrukcji łączącej metal z innymi materiałami. Poszczególne modele różnią się odpornością, masą, wyposażeniem i przeznaczeniem.

Odpowiednio zaprojektowana skrzynia może zabezpieczać maszyny, elektronikę, narzędzia, aparaturę pomiarową, wyposażenie sceniczne i części przemysłowe. W artykule wyjaśniamy, jak dobrać jej wymiary, materiał, wnętrze i zamknięcie, kiedy potrzebne są specjalne dopuszczenia oraz jak ocenić wpływ opakowania na logistykę i odpowiedzialność przewoźnika.

Jakie zalety mają skrzynie metalowe transportowe?

Najważniejszą zaletą skrzyń metalowych jest wysoka trwałość oraz możliwość wielokrotnego wykorzystania w wymagających procesach transportowych i magazynowych. Rzeczywista odporność zależy jednak od grubości materiału, konstrukcji ramy, jakości połączeń i dopuszczalnego obciążenia.

Do najważniejszych korzyści należą:

• ochrona przed uderzeniami, naciskiem i przypadkowym kontaktem z innymi ładunkami;
• możliwość wykonania konstrukcji o dużej nośności;
• wielokrotne wykorzystanie w obiegu logistycznym;
• łatwe zastosowanie zamków, plomb, uchwytów i punktów mocowania;
• możliwość dostosowania wnętrza do konkretnego urządzenia;
• ochrona przed kurzem i wilgocią w modelach odpowiednio uszczelnionych;
• możliwość bezpiecznego sztaplowania konstrukcji przeznaczonych do tego celu;
• łatwe nanoszenie trwałych oznaczeń i identyfikatorów;
• możliwość naprawy lub wymiany wybranych elementów.

Nie każda skrzynia metalowa jest automatycznie wodoszczelna, pyłoszczelna, antywłamaniowa lub dopuszczona do transportu materiałów niebezpiecznych. Takie właściwości muszą wynikać z projektu, wyposażenia i dokumentacji konkretnego modelu.

Stal czy aluminium – jaki materiał skrzyni wybrać?

Stal zapewnia dużą sztywność i odporność mechaniczną, natomiast aluminium pozwala ograniczyć masę opakowania i ułatwić jego przenoszenie. Wybór zależy od ciężaru ładunku, częstotliwości transportu, ryzyka korozji i dostępnego budżetu.

Materiał	Najważniejsze zalety	Ograniczenia	Typowe zastosowania
Stal	Duża sztywność, odporność na uderzenia i możliwość wykonania mocnej ramy.	Większa masa oraz potrzeba ochrony przed korozją zależnie od materiału i powłoki.	Ciężkie narzędzia, części maszyn, wyposażenie przemysłowe.
Aluminium	Niska masa, odporność na korozję i łatwiejsza obsługa ręczna.	Możliwość trwałego odkształcenia przy silnym punktowym uderzeniu.	Elektronika, aparatura mobilna, sprzęt eventowy i transport lotniczy.
Stal nierdzewna	Odporność na korozję, trwałość i łatwiejsze utrzymanie czystości.	Wyższy koszt oraz większa masa niż w przypadku aluminium.	Środowiska wilgotne i wybrane zastosowania wymagające częstego mycia.
Konstrukcja hybrydowa	Możliwość połączenia metalowej ramy z lżejszymi panelami i wkładami.	Parametry zależą od jakości wszystkich zastosowanych materiałów i połączeń.	Niestandardowe urządzenia i indywidualne systemy transportowe.

Czy cięższa skrzynia zawsze jest bezpieczniejsza?

Nie, ponieważ bezpieczeństwo zależy od całej konstrukcji, a nie wyłącznie od masy lub grubości blachy. Prawidłowo zaprojektowana skrzynia aluminiowa może chronić dany ładunek lepiej niż ciężka skrzynia stalowa bez właściwych wzmocnień i mocowania wewnętrznego.

Zbyt duża masa opakowania może zwiększyć koszt transportu, utrudnić obsługę i ograniczyć dopuszczalny ciężar samego ładunku. Warto porównywać masę własną z deklarowaną nośnością oraz sposobem przeładunku.

Jak dobrać wymiary skrzyni metalowej do ładunku?

Wymiary wewnętrzne powinny uwzględniać produkt, wkłady ochronne, przegrody, mocowania i przestrzeń potrzebną do bezpiecznego pakowania. Wymiary zewnętrzne muszą natomiast pasować do pojazdu, regału, windy, drzwi i używanych urządzeń przeładunkowych.

Przed zamówieniem należy określić:

• długość, szerokość i wysokość produktu;
• masę oraz położenie środka ciężkości;
• elementy wystające i szczególnie podatne na uszkodzenie;
• miejsce potrzebne na pianki, pasy i uchwyty;
• kierunek wkładania i wyjmowania ładunku;
• dopuszczalne pozycje transportowe;
• rodzaj pojazdu i przestrzeni magazynowej;
• maksymalną masę całej jednostki transportowej.

Zbyt duża skrzynia zwiększa ilość wolnej przestrzeni i może wymagać większej liczby wypełnień. Zbyt mała może naciskać na produkt, utrudniać jego wyjmowanie albo uniemożliwiać zastosowanie właściwej amortyzacji.

Jak określić nośność skrzyni transportowej?

Nośność musi obejmować masę ładunku, wyposażenia wewnętrznego oraz obciążenia występujące podczas podnoszenia, hamowania i przeładunku. Nie należy oceniać jej wyłącznie na podstawie wyglądu skrzyni.

Sprawdzenia wymagają:

• nośność dna i ramy;
• wytrzymałość spawów, nitów lub śrub;
• dopuszczalne obciążenie uchwytów;
• nośność kół i hamulców;
• wytrzymałość punktów mocowania;
• dopuszczalne obciążenie przy sztaplowaniu;
• parametry punktów podnoszenia dźwigiem.

Uchwyty do ręcznego przenoszenia nie muszą być punktami przeznaczonymi do podnoszenia całej skrzyni urządzeniem dźwignicowym. Jeżeli taki sposób obsługi jest planowany, konstrukcja powinna mieć specjalnie zaprojektowane i opisane punkty podnoszenia.

Jak zabezpieczyć ładunek wewnątrz metalowej skrzyni?

Ładunek musi zostać unieruchomiony, ponieważ sama sztywna obudowa nie zapobiega uderzaniu produktu o ściany podczas transportu. Wnętrze powinno ograniczać przesuwanie, obrót, przechylenie i drgania.

Można zastosować:

• pianki wycinane do kształtu produktu;
• wyjmowane przegrody;
• pasy i obejmy;
• uchwyty utrzymujące urządzenie w określonej pozycji;
• amortyzatory drgań;
• tace na akcesoria i drobne części;
• materiały chroniące powierzchnie przed zarysowaniem;
• wskaźniki przechyłu oraz uderzenia;
• pochłaniacze wilgoci dobrane do konkretnego zastosowania.

Jak dobrać wkład amortyzujący?

Wkład powinien być dobrany do masy, geometrii i podatności urządzenia na wstrząsy. Zbyt miękka pianka może nadmiernie się ugiąć, natomiast zbyt twarda przenieść dużą część energii uderzenia na produkt.

Przy aparaturze precyzyjnej warto uwzględnić częstotliwość drgań, sposób podparcia i dopuszczalne przeciążenia. Wymagający ładunek może wymagać obliczeń lub testu prototypu.

Czy metalowa skrzynia chroni elektronikę przed ESD?

Metalowa obudowa sama nie zapewnia pełnej ochrony przed wyładowaniami elektrostatycznymi. Elektronika może wymagać materiałów antystatycznych, wkładów rozpraszających ładunki, opakowań barierowych i procedur ESD dopasowanych do urządzenia.

Jakie zamknięcie skrzyni metalowej wybrać?

Zamknięcie powinno odpowiadać wartości ładunku, częstotliwości otwierania oraz wymaganemu poziomowi kontroli dostępu. Solidny zamek utrudnia nieuprawnione otwarcie, ale nie zastępuje nadzoru, ewidencji i prawidłowego zabezpieczenia całej przesyłki.

Dostępne rozwiązania obejmują:

• zamki dźwigniowe;
• zamki na klucz;
• otwory na kłódkę;
• zamki szyfrowe;
• plomby jednorazowe;
• czujniki otwarcia;
• osłony chroniące zamki przed uderzeniami.

W środowisku wilgotnym lub zapylonym trzeba ocenić odporność mechanizmu na korozję i zabrudzenia. Przy częstym użytkowaniu znaczenie ma również łatwość kontroli, czy wszystkie zamknięcia zostały prawidłowo zablokowane.

Czy skrzynia metalowa powinna być szczelna?

Wymagany poziom szczelności zależy od rodzaju ładunku i warunków transportu. Skrzynia przechowywana w suchym magazynie może nie potrzebować takiej ochrony jak opakowanie przewożone na otwartej platformie, statku albo placu budowy.

Należy przeanalizować:

• kontakt z deszczem lub wodą rozbryzgową;
• poziom zapylenia;
• zmiany temperatury powodujące kondensację;
• potrzebę wyrównywania ciśnienia;
• odporność uszczelek na oleje i substancje chemiczne;
• częstotliwość otwierania;
• możliwość kontroli i wymiany uszczelki.

Szczelne zamknięcie może ograniczać napływ wilgoci, ale nie zawsze zapobiega jej kondensacji wewnątrz opakowania. Skrzynię, produkt, sposób pakowania i warunki przewozu należy rozpatrywać jako jeden system.

Jak wybrać uchwyty, koła i sposób przeładunku?

Sposób przenoszenia skrzyni powinien zostać określony przed jej wyprodukowaniem. Ciężka konstrukcja bez właściwych uchwytów, kół lub kieszeni na widły może zwiększać ryzyko urazów i uszkodzeń.

Wyposażenie może obejmować:

• uchwyty wpuszczane lub składane;
• koła z hamulcami;
• płozy i stopki;
• kieszenie na widły wózka widłowego;
• punkty mocowania pasów;
• zaczepy stabilizujące skrzynię w pojeździe;
• punkty dźwigowe o określonej nośności.

Uchwyty należy rozmieścić z uwzględnieniem środka ciężkości. Koła powinny być dobrane do całkowitej masy, rodzaju nawierzchni, progów i warunków zewnętrznych.

Czy skrzynie metalowe można bezpiecznie sztaplować?

Sztaplowanie jest bezpieczne wyłącznie wtedy, gdy konstrukcja została do niego zaprojektowana i ma określone dopuszczalne obciążenie stosu. Płaska pokrywa nie potwierdza możliwości ustawiania kolejnych ciężkich skrzyń.

Trzeba sprawdzić:

• masę pełnej skrzyni;
• maksymalną liczbę warstw;
• wytrzymałość narożników i ramy;
• stabilność podstawy;
• geometrię elementów ustalających;
• warunki magazynowania;
• drgania występujące w transporcie;
• dostęp do skrzyń znajdujących się niżej.

Standaryzacja wymiarów może poprawić wykorzystanie magazynu i pojazdu, ale nie powinna prowadzić do stosowania zbyt dużych skrzyń dla niewielkich ładunków.

Gdzie wykorzystuje się skrzynie metalowe transportowe?

Skrzynie metalowe znajdują zastosowanie wszędzie tam, gdzie wymagane jest trwałe, powtarzalne i możliwe do kontrolowania zabezpieczenie ładunku. Konstrukcja powinna być jednak dopasowana do specyfiki konkretnej branży.

Przemysł motoryzacyjny i maszynowy

Metalowe skrzynie mogą służyć do transportu silników, skrzyń biegów, części, form, narzędzi i elementów przemieszczanych między zakładami. Kluczowe są nośność podstawy, możliwość obsługi wózkiem i mocowanie ciężkich komponentów.

Elektronika i aparatura pomiarowa

Urządzenia elektroniczne wymagają ochrony przed uderzeniami, drganiami, wilgocią i wyładowaniami elektrostatycznymi. Skrzynia może zostać wyposażona w specjalistyczne wkłady, ale rozwiązanie powinno zostać dobrane do konkretnego sprzętu.

Przemysł ciężki i budownictwo

Skrzynie zabezpieczają elektronarzędzia, wyposażenie serwisowe, części maszyn i urządzenia pomiarowe. Na placu budowy istotne są odporność na zabrudzenie, możliwość zamknięcia i mocowanie skrzyni do pojazdu lub podłoża.

Branża eventowa i medialna

Metalowe skrzynie mogą chronić oświetlenie, nagłośnienie, kamery, statywy i przewody podczas częstych przejazdów. Przydatne są koła, przegrody, tace oraz oznaczenia ułatwiające kontrolę kompletności.

Medycyna i farmacja

Zwykła skrzynia metalowa nie gwarantuje sterylności, warunków higienicznych ani kontrolowanej temperatury. W takich zastosowaniach trzeba zweryfikować materiał powierzchni, łatwość czyszczenia, uszczelnienie i wymagania dla konkretnego produktu.

Sektor spożywczy

Metalowe pojemniki mogą być używane w wybranych procesach transportowych i magazynowych, jeżeli materiał oraz konstrukcja są odpowiednie do kontaktu z danym produktem i możliwe do właściwego czyszczenia.

Zastosowania specjalistyczne

W sektorze obronnym, ratownictwie i służbach technicznych skrzynie mogą zabezpieczać sprzęt komunikacyjny, dokumentację i wyposażenie. Transport przedmiotów regulowanych wymaga stosowania odpowiednich procedur i dopuszczonych opakowań.

Skrzynie metalowe a transport materiałów niebezpiecznych

Nie każda skrzynia metalowa może być używana jako opakowanie do materiałów niebezpiecznych. Wymagane rozwiązanie zależy od klasyfikacji substancji, rodzaju przewozu, konstrukcji opakowania, oznaczeń i dokumentacji.

Przed transportem należy zweryfikować:

• klasyfikację przewożonego materiału;
• wymagany rodzaj opakowania;
• zgodność konstrukcji z właściwymi przepisami;
• oznaczenia i etykiety;
• dopuszczalną masę zawartości;
• materiał uszczelek i kompatybilność chemiczną;
• wymagania dotyczące badań i dokumentacji;
• zasady obowiązujące dla wybranego środka transportu.

Odwołanie do ADR lub RID nie oznacza, że każda metalowa skrzynia spełnia te wymagania. Zgodność musi dotyczyć konkretnego opakowania i konkretnego rodzaju ładunku.

Jak zamocować skrzynię w pojeździe?

Skrzynia powinna być zabezpieczona przed przesuwaniem, przewróceniem, podskakiwaniem i obrotem podczas przyspieszania, hamowania oraz pokonywania zakrętów. Mocowanie należy dobrać do jej masy, kształtu i konstrukcji przestrzeni ładunkowej.

Można wykorzystać:

• pasy transportowe;
• łańcuchy i napinacze;
• belki oraz rozpory;
• maty zwiększające tarcie;
• punkty kotwiące w pojeździe;
• dedykowane zaczepy na skrzyni;
• blokady mechaniczne i systemy paletowe.

Pasy nie powinny naciskać na delikatne elementy pokrywy ani deformować ścian. Punkty mocowania muszą przenosić wymagane obciążenia, a sposób zabezpieczenia powinien być zgodny z procesem przewozowym.

Skrzynie metalowe transportowe a OCP przewoźnika

Ubezpieczenie OCP dotyczy odpowiedzialności cywilnej przewoźnika w zakresie wynikającym z przepisów, umowy i warunków konkretnej polisy. Nie jest automatycznym ubezpieczeniem każdej szkody w towarze.

Na ocenę odpowiedzialności mogą wpływać:

• przyczyna szkody;
• zakres obowiązków nadawcy i przewoźnika;
• sposób zapakowania produktu;
• mocowanie skrzyni w pojeździe;
• stan opakowania przed wysyłką;
• wyłączenia i limity odpowiedzialności;
• rodzaj przewożonego towaru;
• termin i sposób zgłoszenia szkody.

Czy solidna skrzynia gwarantuje wypłatę odszkodowania?

Nie, ponieważ wypłata zależy od okoliczności zdarzenia i zapisów polisy. Skrzynia może ograniczać ryzyko szkody oraz stanowić element dokumentacji prawidłowego zabezpieczenia, ale nie przesądza o odpowiedzialności ani wysokości świadczenia.

Czy OCP zastępuje ubezpieczenie cargo?

Nie. OCP chroni odpowiedzialność przewoźnika, natomiast ubezpieczenie cargo może chronić interes właściciela towaru w zakresie określonym w umowie. Przy szczególnie cennym ładunku warto wcześniej skonsultować ochronę z brokerem lub ubezpieczycielem.

Jak przetestować skrzynię przed wdrożeniem?

Przed zamówieniem większej liczby skrzyń warto przygotować prototyp i sprawdzić go z rzeczywistym ładunkiem. Test powinien obejmować pakowanie, podnoszenie, transport, magazynowanie i rozpakowywanie.

Weryfikacja może obejmować:

• kontrolę wymiarów i dopasowania;
• sprawdzenie stabilności ładunku;
• próbę podnoszenia wózkiem lub dźwigiem;
• ocenę środka ciężkości;
• kontrolę zamków, zawiasów i uchwytów;
• sprawdzenie sztaplowania;
• test oznaczeń i identyfikatorów;
• ocenę skrzyni po przejeździe próbnym;
• kontrolę stanu produktu po rozpakowaniu.

W przypadku szczególnie delikatnych, wartościowych lub regulowanych ładunków zakres badań powinien zostać ustalony przez osobę posiadającą odpowiednie doświadczenie w projektowaniu opakowań transportowych.

Jak konserwować skrzynie metalowe?

Regularne przeglądy pozwalają wykryć uszkodzenia obniżające nośność, szczelność i bezpieczeństwo obsługi. Skrzynia wielokrotnego użytku powinna mieć określone zasady kontroli, czyszczenia, naprawy i wycofywania z eksploatacji.

Należy sprawdzać:

• wgniecenia i trwałe odkształcenia;
• korozję oraz uszkodzenia powłoki;
• stan spawów, nitów i śrub;
• działanie zamków oraz zawiasów;
• stan uchwytów i punktów podnoszenia;
• zużycie kół i hamulców;
• stan uszczelek;
• uszkodzenia pianek i przegród;
• czytelność oznaczeń;
• czystość wnętrza.

Po upadku, kolizji, przeciążeniu lub intensywnym kontakcie z substancją chemiczną skrzynia powinna zostać sprawdzona przed ponownym użyciem, nawet gdy uszkodzenie nie jest od razu widoczne.

Jak obliczyć opłacalność skrzyń metalowych?

Opłacalność należy oceniać na podstawie całego cyklu użytkowania, a nie wyłącznie ceny zakupu. Droższa skrzynia może być bardziej ekonomiczna, jeżeli ogranicza uszkodzenia, liczbę reklamacji i zakup opakowań jednorazowych.

W kalkulacji warto uwzględnić:

• koszt projektu i produkcji;
• cenę wkładów, okuć i czujników;
• masę wpływającą na koszt przewozu;
• liczbę przewidywanych cykli;
• czas pakowania i rozpakowywania;
• transport zwrotny pustych skrzyń;
• koszty czyszczenia, przeglądów i napraw;
• miejsce potrzebne do magazynowania;
• wartość unikniętych szkód;
• wartość materiału po zakończeniu eksploatacji.

Jakie innowacje stosuje się w skrzyniach metalowych?

Nowoczesne rozwiązania koncentrują się na zmniejszaniu masy, monitorowaniu warunków przewozu, modułowym wyposażeniu i kontroli obiegu opakowań. Ich opłacalność zależy od wartości ładunku i kosztów problemów logistycznych.

Stosowane rozwiązania mogą obejmować:

• lekkie stopy metali i zoptymalizowane profile;
• modułowe przegrody oraz wkłady;
• lokalizatory GPS;
• identyfikację RFID;
• czujniki temperatury i wilgotności;
• rejestratory wstrząsów i przechyłu;
• czujniki otwarcia;
• składane lub teleskopowe konstrukcje;
• powłoki zwiększające odporność na korozję;
• integrację z systemami magazynowymi.

Czy warto montować GPS lub RFID?

System monitorowania jest uzasadniony, gdy wartość informacji o lokalizacji i obiegu skrzyni przewyższa koszt urządzeń oraz obsługi danych. RFID może wspierać identyfikację w magazynie, natomiast GPS pomaga kontrolować przemieszczanie cennych zestawów.

Czy skrzynia może monitorować warunki transportu?

Może być wyposażona w rejestratory temperatury, wilgotności, wstrząsów lub otwarcia. Czujnik nie zapobiega jednak szkodzie samodzielnie. Potrzebna jest procedura reagowania na przekroczenie ustalonych parametrów.

Czy skrzynie metalowe są rozwiązaniem ekologicznym?

Skrzynie wielokrotnego użytku mogą ograniczać zużycie opakowań jednorazowych, ale ich wpływ środowiskowy zależy także od masy i transportu zwrotnego. Ciężka skrzynia przewożona wielokrotnie bez pełnego wykorzystania przestrzeni może zwiększać zużycie energii.

W ocenie warto uwzględnić:

• pochodzenie metalu;
• udział materiału z recyklingu;
• liczbę cykli użytkowania;
• możliwość naprawy;
• masę opakowania;
• odległość transportu zwrotnego;
• możliwość składania pustych skrzyń;
• odzysk metalu po zakończeniu eksploatacji.

Najczęstsze błędy przy wyborze skrzyni metalowej

Najczęstszy błąd polega na wyborze skrzyni wyłącznie na podstawie wymiarów i ceny, bez analizy masy, środka ciężkości oraz sposobu przeładunku. Nawet bardzo solidna konstrukcja może nie spełnić swojej funkcji, jeżeli jest źle dopasowana do ładunku.

• Zakładanie, że każda metalowa skrzynia jest wodoszczelna.
• Brak danych o nośności dna, uchwytów i kół.
• Nieuwzględnienie masy własnej skrzyni.
• Brak unieruchomienia produktu wewnątrz.
• Nieprawidłowe rozmieszczenie środka ciężkości.
• Używanie uchwytów ręcznych jako punktów dźwigowych.
• Sztaplowanie bez potwierdzonej nośności stosu.
• Brak właściwego mocowania w pojeździe.
• Założenie, że dowolna skrzynia spełnia wymagania ADR lub RID.
• Pomijanie testu prototypu.
• Brak kontroli korozji i zużycia elementów.
• Wybór zamknięcia niedopasowanego do warunków pracy.

Skrzynie metalowe transportowe – jak podjąć właściwą decyzję?

Skrzynie metalowe transportowe skutecznie zabezpieczają ładunki tylko wtedy, gdy materiał, konstrukcja, nośność i wyposażenie zostały dopasowane do konkretnego zastosowania. Ochrona zależy również od unieruchomienia zawartości, prawidłowego podnoszenia, mocowania w pojeździe i regularnej kontroli stanu opakowania.

Praktycznym następnym krokiem jest przygotowanie karty wymagań zawierającej wymiary i masę produktu, położenie środka ciężkości, warunki transportu, sposób przeładunku, liczbę planowanych cykli oraz wymagany poziom ochrony. Na tej podstawie można porównać skrzynie stalowe i aluminiowe, zamówić prototyp oraz przetestować cały system przed wdrożeniem większej liczby opakowań.
